Głębokie dostosowywanie: jak igły do ​​biopsji tkanek miękkich umożliwiają-precyzyjne dopasowanie

W praktyce klinicznej nie ma dwóch dokładnie identycznych zmian, ani nie ma dwóch pacjentów o całkowicie identycznych budowach anatomicznych. Chociaż igły biopsyjne o standardowym-rozmiarze spełniają większość rutynowych wymagań, często nie sprawdzają się w przypadku specjalnych anatomii, skomplikowanych ścieżek, nowych technologii lub spersonalizowanych planów chirurgicznych. Dlatego jedną z głównych kompetencji wiodących producentów igieł do biopsji tkanek miękkich jest ich duża zdolność do głębokiego dostosowywania - mogą elastycznie i precyzyjnie produkować spersonalizowane igły, które idealnie odpowiadają konkretnym potrzebom klinicznym, realnie osiągając „jedna osoba, jedna igła, jeden plan operacji” w celu precyzyjnego dopasowania.
Podstawowa siła napędowa dostosowywania: nieskończona różnorodność potrzeb klinicznych.
1. Indywidualne wyzwanie związane ze strukturą anatomiczną. Typ ciała pacjenta, lokalizacja i głębokość docelowego narządu oraz stopień przylegania pomiędzy zmianą a otaczającymi ją naczyniami krwionośnymi i nerwami znacznie się różnią. Na przykład w przypadku otyłych pacjentów poddawanych nakłuciu wątroby może być wymagana bardzo długa igła (na przykład ponad 250 mm); podczas nakłuwania głębokich zmian, takich jak nadnercze lub trzustka, które są otoczone przewodem pokarmowym, może być konieczna specjalnie wygięta igła zakrzywiona lub cieńsza igła, aby zmniejszyć ryzyko.
2. Ewolucja technologii obrazowania i metod chirurgicznych:
- Wielo-wskazówki dotyczące fuzji obrazów wielomodalnych: rozwój technologii, takich jak tomografia komputerowa, rezonans magnetyczny i nawigacja metodą fuzji ultradźwiękowej, umożliwia planowanie niezwykle złożonych, ale optymalnych ścieżek nakłucia, co wymaga całkowitego dopasowania określonej długości, określonej specyfikacji i określonego typu końcówki igły do ​​igieł biopsyjnych.
- Nakłucie-za pomocą robota: systemy do biopsji za pomocą robota mają specyficzne wymagania dotyczące interfejsu, rozmiaru i sztywności igły biopsyjnej oraz wymagają specjalnie dostosowanych, dedykowanych igieł.
- Biopsja oparta na endoskopii/bronchoskopii-(EUS-FNA, EBUS-TBNA): Igła biopsyjna stosowana w kanale roboczym endoskopu musi mieć długość, średnicę zewnętrzną, elastyczność i konstrukcję końcówki igły (np. chowaną osłonę ochronną), które idealnie odpowiadają specyfikacjom endoskopu.
3. Nowe techniki biopsji i wymagania dotyczące próbek:
- Biopsja rotacyjna wspomagana próżniowo-(VAB): stosowana w przypadku takich obszarów jak pierś, niestandardowa igła kaniuli o dużej-średnicy (np. 8G lub 10G) i głowica noża obrotowego muszą być dopasowane do obrotowego sprzętu tnącego.
- Technika biopsji współosiowej: do uzyskania pojedynczego nakłucia i wielokrotnego pobierania próbek wymagana jest niestandardowa zewnętrzna igła prowadząca (igła koncentryczna) i igły wewnętrzne o różnych specyfikacjach, co wymaga niezwykle dużej precyzji koordynacji między dwiema igłami.
- Biopsja płynna połączona z biopsją tkanki: do pobrania płynu ze zmiany chorobowej w celu uzyskania pasków tkanki do analizy cytologicznej lub biochemicznej mogą być wymagane specjalistyczne igły o unikalnej strukturze wewnętrznej jamy.
4. Badania i specjalne potrzeby w zakresie leczenia: projekty badawcze mogą wymagać biopsji rzadkich miejsc (takich jak oko lub rdzeń kręgowy) lub pobrania próbek tkanek o określonym-kształcie i objętości. Niektóre zabiegi miejscowe (takie jak wstrzyknięcie leku, ablacja prądem o częstotliwości radiowej) można wykonywać jednocześnie z biopsją, co wymaga niestandardowych igieł wielo-kanałowych lub złożonych-o specjalnych funkcjach.
Kompleksowa analiza wymiaru personalizacji. Usługi dostosowywania świadczone przez producentów zazwyczaj obejmują następujące kluczowe wymiary, jak podano w materiałach: „Dostosowanie może być oferowane na podstawie rysunków lub próbek 2D/3D”.
- Dostosowywanie specyfikacji rozmiaru:
- Długość: od kilku centymetrów igieł do nakłuć powierzchniowych do ponad 30 centymetrów igieł do nakłuć głębokich, można ją precyzyjnie dostosować w odstępach co 1 mm lub nawet mniejszych.
- Średnica zewnętrzna/średnica wewnętrzna (grubość): obejmuje pełny zakres specyfikacji od 14G (grubsza, przy dużej objętości próbki) do 25G (niezwykle cienka, przy minimalnym urazie). Zastosowania specjalne mogą wymagać-niestandardowych specyfikacji.
- Dostosowywanie kształtu końcówki igły: oprócz standardowej pojedynczej-powierzchni, podwójnej-powierzchni i potrójnej-powierzchni Mitsubishi można ją również dostosować:
-钝头针: Używane do oddzielania tkanek lub ochrony tylnych tkanek przed przekłuciem.
- Igła Chiba (igła Chiba): cienka i elastyczna, używana do głębokich nakłuć w narządach pustych.
- Końcówka igły trokaru: ostry trójkątny stożek, używany do początkowej penetracji twardej powięzi lub błon.

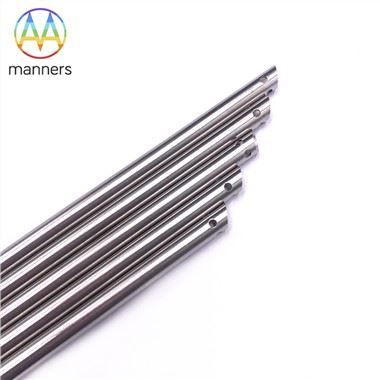

- Igła z bocznymi otworami: używana do aspiracji płynu lub wstrzykiwania środków znieczulających i kontrastowych.
- Dostosowanie projektu konstrukcyjnego i integracja funkcjonalna:
- Indywidualny system igieł współosiowych: dokładnie dopasowane wymiary igły prowadzącej i igły do ​​pobierania próbek, aby zapewnić płynne przesuwanie i dobre uszczelnienie.
- Dostosowanie uchwytu i mechanizmu spustowego: zgodnie z przyzwyczajeniami lekarza, dostosuj kształt uchwytu, położenie spustu i siłę uderzenia. Można także dostosować mechanizmy specjalne, takie jak obsługa jedną ręką-, podwójne wyzwalacze itp.
- Dostosowanie skali i ogranicznika głębokości: punkt początkowy, odstęp i metoda znakowania (trawienie laserowe, kolorowy pierścień) skali można dostosować. Dodaj regulowany ogranicznik głębokości, aby zapobiec nadmiernemu wkłuwaniu igły.
- Dostosowanie struktury wzmacniającej ultradźwiękowej: poza typową konstrukcją gwintowaną, struktura wzmocniona ultradźwiękową- może być przetwarzana w określonych miejscach korpusu igły (takich jak tylko końcówka igły) zgodnie z wymaganiami klienta.
- Dostosowywanie materiału i obróbki powierzchni:
- Wybór materiału: oprócz konwencjonalnej stali nierdzewnej 304/316L można również wybrać stop tytanu (w scenariuszach zgodnych z MRI-) lub specjalne materiały polimerowe (takie jak PEEK, w przypadku niektórych elementów wymagających izolacji lub specjalnych właściwości mechanicznych).
- Obróbka powierzchni: można wybrać polerowanie lustrzane, piaskowanie, polerowanie elektrolityczne, powłokę PVD, anodowanie w określonym kolorze itp., aby spełnić różne wymagania dotyczące współczynnika tarcia, odporności na korozję lub identyfikacji wizualnej.
- Dostosowanie opakowania i metody sterylizacji: zgodnie z wymaganiami szpitalnego łańcucha dostaw można dostosować opakowanie niezależne, opakowanie zbiorcze lub wybrać określone metody sterylizacji (sterylizacja EO lub sterylizacja napromienianiem).
Od wymagań do produktu: proces dostosowywania. Wydajny i niezawodny proces dostosowywania jest odzwierciedleniem siły technicznej producenta:
1. Dokładna-komunikacja na temat zapotrzebowania: inżynierowie producenta zajmujący się aplikacjami-kontaktują się-z lekarzami klinicznymi, fizykami lub personelem badawczo-rozwojowym, wyjaśniając scenariusze zastosowań (takie jak biopsja guzków płuc pod kontrolą tomografii komputerowej-), trudności techniczne (takie jak małe zmiany i obfite otaczające je naczynia krwionośne), kompatybilność sprzętu (np. z jakim typem pistoletu do biopsji lub robota jest kompatybilny) oraz oczekiwane wskaźniki wydajności.
2. Ocena wykonalności technicznej i wkład do projektu: Klient dostarcza szczegółowe rysunki techniczne 2D, modele 3D CAD lub próbki fizyczne. Zespół techniczny producenta dokonuje oceny wykonalności procesu, komunikuje się z klientem w sprawie ewentualnych trudności technicznych, kosztów, harmonogramów dostaw i wspólnie optymalizuje projekt.
3. Szybkie prototypowanie i weryfikacja: Wykorzystanie technologii szybkiego prototypowania (takiej jak precyzyjne przetwarzanie CNC) do produkcji próbek (Prototyp). Próbki są dostarczane do klienta w celu przeprowadzenia testów symulacyjnych lub wstępnych badań klinicznych w celu oceny ich skuteczności nakłuwania, efektu pobierania próbek, odczuć podczas działania itp.
4. Zamrożenie projektu i utrwalenie procesu: Na podstawie informacji zwrotnych z testów próbek wprowadzaj modyfikacje projektu, aż do całkowitego spełnienia wymagań. Następnie zamroź projekt i sformułuj szczegółowe diagramy przebiegu procesu (PFD) oraz plany kontroli, aby przygotować się do masowej produkcji.
5. Produkcja próbna w małych partiach i weryfikacja kliniczna: Przeprowadzić produkcję próbną w małych partiach. Produkt można wykorzystać do szerszej weryfikacji klinicznej i zebrania większej ilości danych.
6. Formalna produkcja seryjna i ścisła kontrola jakości: Nawet w przypadku spersonalizowanych, niestandardowych produktów należy przestrzegać tego samego rygorystycznego systemu zarządzania jakością (ISO 13485) i 100% pełnego procesu kontroli, aby mieć pewność, że każda dostosowana igła spełnia uzgodnione specyfikacje i standardy wydajności.
7. Kompletna dokumentacja techniczna i identyfikowalność: Ustanów niezależny pakiet dokumentacji technicznej (w tym rysunki projektowe, dokumenty procesowe, standardy kontroli, raporty z testów) dla dostosowanego produktu i przypisz unikalny kod produktu i numer seryjny, aby zapewnić pełną identyfikowalność cyklu życia od surowców do gotowych produktów.
Wartość dostosowywania: wykraczająca poza produkty, wzmacniająca praktykę kliniczną. Wartość, jaką niesie ze sobą głęboka personalizacja, jest rewolucyjna:
- Zwiększ skuteczność i bezpieczeństwo operacji:-szyte na miarę igły idealnie pasują do złożonej anatomii i planowania ścieżki, pomagając lekarzom bezpieczniej i dokładniej trafiać w cel. Ma to szczególne znaczenie w przypadku biopsji trudnych miejsc zmian (takich jak wnęka płucna, trzustka i przestrzeń zaotrzewnowa).
- Optymalizacja procesu chirurgicznego i doświadczenia: konstrukcja uchwytu zgodna z przyzwyczajeniami lekarza, odpowiednia długość igły i specyfikacje mogą uprościć etapy operacji, skrócić czas operacji oraz zwiększyć pewność lekarza i komfort pacjenta.
- Promowanie rozwoju nowych technologii i badań: Zapewnienie niezbędnego wsparcia narzędziowego dla badań klinicznych i nowych technologii (takich jak biopsja pod kontrolą obrazowania molekularnego-, miejscowe wstrzykiwanie leku celowanego w połączeniu z biopsją), przyspieszając postęp medycyny.
- Utworzenie ścisłego ekosystemu współpracy-inżynierii medycznej: sam proces dostosowywania to głęboka-dyscyplinarna współpraca między medycyną a inżynierią, która może promować szybkie przekształcanie potrzeb klinicznych w technologię inżynieryjną.
Wyzwania i przyszłość. Personalizacja stawia niezwykle wysokie wymagania producentom w zakresie elastycznych zdolności produkcyjnych, zdolności szybkiego reagowania, interdyscyplinarnych umiejętności inżynieryjnych i systemów zarządzania jakością. Wraz z dojrzałością technologii wytwarzania przyrostowego (druku 3D) w dziedzinie wyrobów medycznych oczekuje się, że przyszłość umożliwi zintegrowane i szybkie wytwarzanie bardziej złożonych struktur wewnętrznych (takich jak wiele kanałów, zintegrowane czujniki). Cyfrowe platformy współpracy umożliwią lekarzom przesyłanie modeli 3D online, przeprowadzanie wirtualnych symulacji chirurgicznych i śledzenie statusu zamówień w czasie rzeczywistym, co jeszcze bardziej skróci cykl od pomysłu do produktu.
Reasumując, indywidualnie dostosowana głębokość igieł do biopsji tkanek miękkich to żywa realizacja koncepcji medycyny precyzyjnej na poziomie wyrobów medycznych. Przełamuje ograniczenia standardowych produktów i płynnie łączy mądrość kliniczną lekarzy, indywidualne różnice pacjentów i techniki produkcyjne inżynierów. To nie tylko personalizacja produktu, ale także personalizacja planu diagnozy. Ostatecznie każdy pacjent może otrzymać najodpowiedniejszą, najbezpieczniejszą i najskuteczniejszą ścieżkę diagnostyczną. To najwyższy poziom nowoczesnej produkcji medycznej służącej innowacjom klinicznym.
