Symfonia materiałów i mechaniki: jak igły do biopsji piersi pobierają-próbki wysokiej jakości w pomieszczeniach małoinwazyjnych
Metoda pytań i odpowiedzi
Kiedy igła biopsyjna wbija się w tkankę piersi z prędkością 4 metrów na sekundę, jak rozkłada się naprężenie na czubku igły? Jak mikroskopijne struktury tkanki reagują w momencie przecięcia? W jaki sposób można zoptymalizować geometrię i właściwości materiału końcówki igły, aby uzyskać nienaruszony rdzeń tkanki, minimalizując jednocześnie artefakty spowodowane zgnieceniem komórkowym? Nie jest to jedynie kwestia kliniczna, ale interdyscyplinarne wyzwanie obejmujące biomechanikę, inżynierię materiałową i inżynierię precyzyjną.
Ewolucja historyczna
Mechaniczna optymalizacja igieł do biopsji piersi rozpoczęła się w latach 80. XX wieku wraz z zastosowaniem analizy elementów skończonych (FEA). W 1992 roku amerykańscy inżynierowie po raz pierwszy zarejestrowali dynamiczny proces interakcji z igłą-tkanką za pomocą-szybkiej fotografii. Do roku 2000 technologia nanoindentacji umożliwiła pomiar właściwości mikromechanicznych tkanki piersi. W 2010 roku symulacje komputerowe oparte na autentycznych parametrach tkanek stały się standardowym procesem projektowania igieł do biopsji. Obecnie konwergencja technologii druku 3D i obliczeniowej dynamiki płynów (CFD) wprowadza projektowanie igieł do biopsji w erę „spersonalizowanej optymalizacji”.
Matryca nauki o materiałach
Wybór materiału na nowoczesne igły do biopsji piersi opiera się na wielu wymaganiach:
|
Kategoria materiału |
Typowe zastosowanie |
Moduł Younga |
Kluczowe zalety |
Rozważania kliniczne |
|---|---|---|---|---|
|
Medyczna stal nierdzewna 316L |
Korpus trzonka igły |
193 GPa |
Wysoka sztywność, łatwość obróbki, niski koszt |
Nadaje się do standardowej biopsji, nadaje się do sterylizacji |
|
Martenzytyczna stal nierdzewna |
Rdzeń igłowy |
210 GPa |
Wysoka twardość (HRC 50-55), utrzymuje ostrość |
Zapewnia skuteczność cięcia, ogranicza stępienie |
|
Stop tytanu Ti-6Al-4V |
Igła kompatybilna z MRI- |
110 GPa |
Nie-magnetyczny, doskonała biokompatybilność |
Niezbędne w przypadku-biopsji pod kontrolą rezonansu magnetycznego |
|
Nitinol (Ni-Ti SMA) |
Sterowana końcówka igły |
28-41 GPa (po transformacji) |
Supersprężystość, możliwość odzyskania zginania do 30 stopni |
Nadaje się do głębokich lub kątowych nakłuć |
|
Kompozyty polimerowe |
Jednorazowa piasta igły |
2-5 GPa |
Lekki, niski koszt, łatwy chwyt |
Poprawia obsługę,-konstrukcja antypoślizgowa |

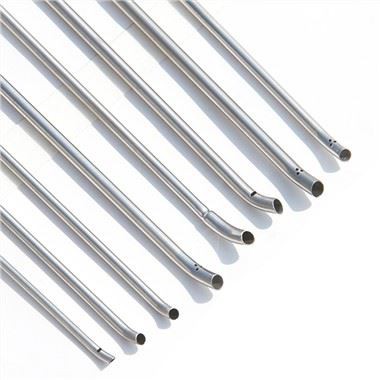

Geometria końcówki i mechanika
Spersonalizowane projekty końcówek igieł dla różnych zmian chorobowych:
Standardowa końcówka skośna: Pojedynczy skos 20–30 stopni, odpowiedni do większości mas stałych; siła penetracji 8–12 N.
Wskazówka tri-(trzy-fasety): Konstrukcja z trzema-ostrzami zmniejsza ucisk tkanki o 30%, co jest idealne w przypadku raków złośliwych.
Wskazówka dotycząca rozwarstwiania na tępo: Tępa końcówka z ostrym nacięciem tnącym, zapobiegającym perforacji ścian torbieli.
Układ noży obrotowych: Obrotowe ostrze igieł- wspomaganych próżniowo, umożliwiające ciągłe, nieprzerwane cięcie.
Mechanika reakcji tkanek
Wieloskalowa-reakcja tkanki podczas procesu nakłuwania:
Skala makroskopowa:Wokół kanału nakłucia tworzy się strefa krwotoczna i obrzękowa o szerokości około 1–3 mm.
Skala tkanki:Na krawędzi cięcia pojawia się strefa artefaktów zgniecenia o wielkości 50–200 µm, która może wpływać na interpretację patologiczną.
Skala komórkowa:Siła mechaniczna indukuje natychmiastową wczesną ekspresję genów trwającą 2–4 godziny.
Skala molekularna:Lokalne uwalnianie cytokin może wpływać na mikrośrodowisko.
Optymalizacja dynamiki cięcia
Precyzyjna kalibracja automatycznych pistoletów do biopsji:
Szybkość strzelania: Optymalna przy 3–5 m/s; zbyt wolno odpycha tkankę na bok, zbyt szybko zwiększa obrażenia.
Skok cięcia: Standardowy skok 15–22 mm zapewnia całkowite uchwycenie zmiany.
Sztywność sprężyny: 1,5–2,5 N/mm zapewnia wystarczającą energię bez nadmiernego uderzenia.
Mechanizm hamulcowy:Mechaniczne lub hydrauliczne hamowanie zapewnia zatrzymanie igły w zadanej pozycji.
Mechanika płynów wspomagana próżniowo
Kontrola płynu w biopsji rotacyjnej:
Gradient ujemnego ciśnienia: -500 do -700 mmHg zapewnia aspirację tkanki do nacięcia tnącego.
Projekt kanału przepływowego:Konstrukcja przepływu laminarnego pozwala uniknąć turbulencji powodujących fragmentację tkanki.
Monitorowanie-w czasie rzeczywistym:Czujniki ciśnienia monitorują stan aspiracji tkanki.
Przykładowy transport:Spiralne pręty podające w sposób ciągły dostarczają próbki tkanek.
Przełom w symulacji komputerowej
Platforma symulacyjna biopsji piersi opracowana przez Laboratorium Biomechaniki MIT integruje parametry mechaniczne z 200 przypadków prawdziwej tkanki piersi. Symulacje wskazują, że optymalizacja kąta skosu końcówki igły z tradycyjnych 30 stopni do 25 stopni zmniejsza ucisk tkanki o 22%, jednocześnie zmniejszając siłę penetracji o 15%.
Innowacje w inżynierii powierzchni
Ewolucja obróbki powierzchni końcówek igieł:
Powłoka-podobna do diamentu (DLC): Grubość 2–5 µm, współczynnik tarcia obniżony z 0,6 do 0,1.
Hydrofilowa powłoka polimerowa:Powłoka PEG zmniejsza przyleganie tkanki, zapewniając płynniejsze pobieranie próbek.
Antybakteryjna powłoka srebra: Obniża ryzyko infekcji, co jest szczególnie korzystne w przypadku długotrwałych-zabiegów wspomaganych próżnią.
Oznaczenie fluorescencyjne:Powłoka fluorescencyjna na końcówce poprawia widoczność pod kontrolą obrazowania fluorescencyjnego.
Modernizacja produkcji w Chinach
Krajowe innowacje materiałowe i procesowe:
Krajowa medyczna stal nierdzewna:Specjalna stal opracowana przez Taiyuan Iron & Steel (TISCO) osiąga poziom czystości zgodny z normami ASTM F138.
Precyzyjna obróbka:Przedsiębiorstwa z Shenzhen opanowały technologię ciągnienia rurek igłowych dla średnicy wewnętrznej 0,1 mm.
Przełom w powłoce: Powłoki DLC z Instytutu Fizyki Chemicznej w Lanzhou (CAS) osiągnęły międzynarodowe standardy.
Inteligentna kontrola: Systemy wizyjne automatycznie sprawdzają ostrość igły z dokładnością do 0,01 mm.
Przyszłe granice w mechanice
Mechaniczna przyszłość igieł do biopsji piersi:
Spersonalizowane wskazówki:Dostosowanie parametrów końcówki igły na podstawie przedoperacyjnej elastografii.
Sterowanie adaptacyjne: Czujniki piezoelektryczne dostosowujące parametry nakłucia w czasie-rzeczywistym.
Nie{0}}inwazyjne pobieranie próbek: „Wirtualne cięcie”-skoncentrowane na ultradźwiękach, bez fizycznego nakłuwania.
Robotyczna haptyka: Roboty-wymuszonego sprzężenia zwrotnego wykrywają zmiany sztywności tkanki.
Igły z nadrukiem 4D: Inteligentne materiały o właściwościach mechanicznych-zależnych od czasu.
Jak powiedział kiedyś laureat Nagrody Nobla-fizyk Richard Feynman: „Chcę zrozumieć świat na czubku igły”. W dziedzinie biopsji piersi jest to coś więcej niż metafora-to właśnie w milimetrowej skali końcówki igły materiałoznawstwo, biomechanika i medycyna kliniczna tworzą idealną symfonię.
